JOINT À RECOUVREMENT SOUDÉ À CLOCHE ET À RONDELLE/TUYAU EN ACIER SPIRALE À CLOCHE ET À RONDELLE
Produit
Le tube spiralé en acier à cloche et à bout uni est l'un des joints les plus couramment utilisés dans les conduites d'eau et d'eaux usées en acier. Performances éprouvées dans les applications les plus difficiles, facile à installer et disponible pour tous les diamètres de tuyaux, ce joint est un moyen de retenue économique pour les conduites d'eau en acier AWWA à haute pression.

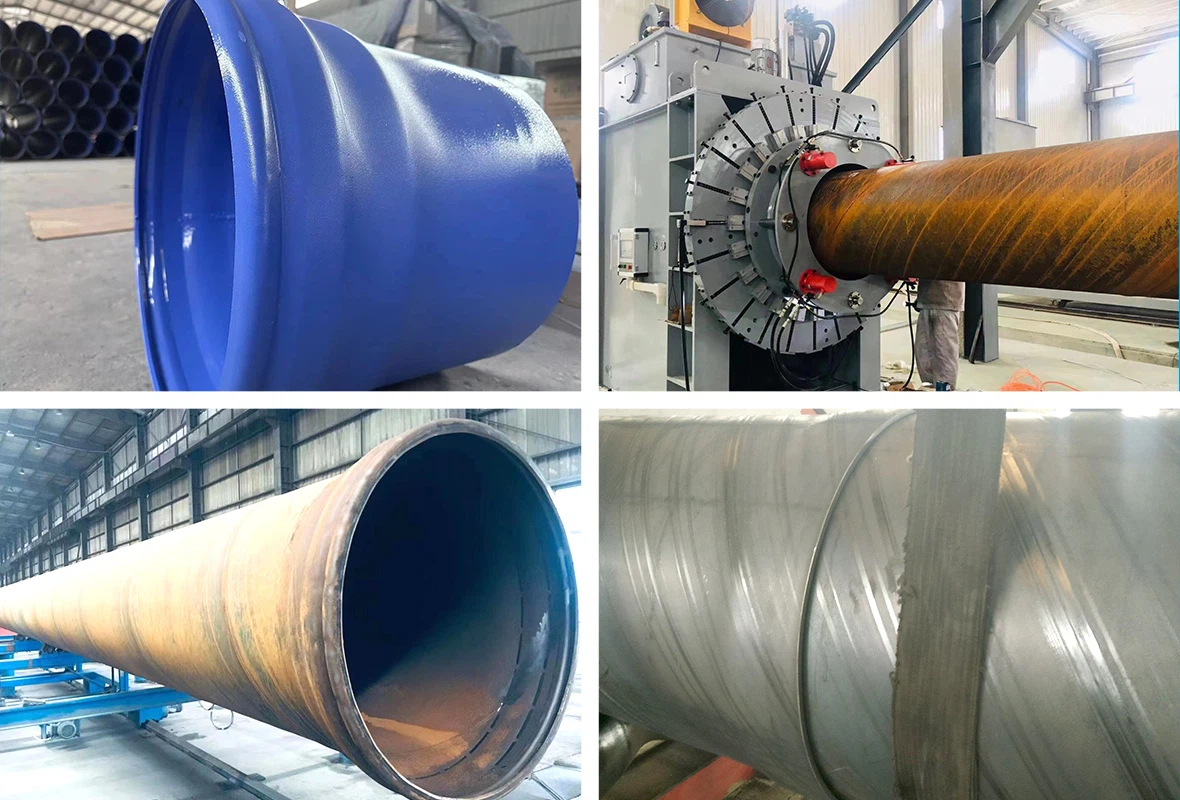

Le joint est construit en élargissant une extrémité du tuyau pour créer une forme de « cloche ». L'autre extrémité du segment de tuyau à extrémité lisse adjacent est appelée « embout ». Les équipes d'installation insèrent l'embout dans l'extrémité en cloche à partir d'un léger angle horizontal lorsqu'elles s'engagent. Le tuyau est ensuite fixé avec une soudure d'angle circonférentielle simple ou double, la taille de la soudure étant égale à l'épaisseur de la pièce la plus fine jointe. Les tuyaux soudés par recouvrement d'un diamètre intérieur de 30" ou plus peuvent être soudés de l'intérieur. Le soudage intérieur est généralement utilisé pour la méthode de « soudure après remblayage » d'installation de tuyaux enterrés. Avec ce procédé, les tuyaux sont joints et des manchons thermorétractables sont installés avant le remblayage du tuyau. Le soudage intérieur est ensuite terminé après le remblayage, ce qui augmente considérablement les taux d'installation des tuyaux et réduit le coût global du projet.
Le chevauchement minimal des sections assemblées de la cloche et du bout uni est de 1 pouce/25 mm, ou trois fois l'épaisseur du tube à cloche, selon la valeur la plus élevée. Aucune soudure sur le terrain ne doit être à moins de 1 pouce/25 mm du point de tangence le plus proche d'un rayon de cloche. Les tolérances de fabrication des joints sont conformes à la norme ANSI/AWWA C206.
L'inspection et les tests de l'intégrité des soudures suivent les pratiques standard décrites dans la norme AWWA C206, Field Welding of Steel Water Pipe. Les tests non destructifs (CND) des joints soudés comprennent l'inspection visuelle et les tests hydrostatiques de la canalisation et des accessoires, à moins que d'autres méthodes non destructives ne soient approuvées par l'acheteur.
Le joint cloche et tourillon permet une déviation angulaire en tirant le tourillon par rapport à la cloche lorsque les segments sont connectés. Pour une déviation supplémentaire, la cloche peut être coupée en onglet jusqu'à 5 degrés. Cela permet une déviation angulaire sans utiliser de coude fabriqué et est utile pour s'adapter à des changements d'alignement mineurs ou à des courbes à grand rayon
Les joints à recouvrement soudés sont courants dans les canalisations en acier enterrées de grand diamètre pour le transport de l'eau et suivent les directives décrites dans les normes AWWA M11 et AWWA C206. Leur coût de construction inférieur et leur historique d'utilisation éprouvé en font un joint fiable et économique qui reste populaire aujourd'hui.
Avantages des joints soudés par recouvrement
- Disponible pour tous les diamètres de tuyaux
- Peut supporter des pressions de travail très élevées
- Montage et installation faciles sur le terrain
- Historique de performance éprouvé
- Méthode économique pour limiter la poussée longitudinale dans les canalisations enterrées
- Le joint permet une déviation angulaire
- Excellentes performances lors d'événements sismiques
Idéal pour
- Canalisation de transport d'eau
- Conduites à haute pression
- Sites avec un tassement irrégulier du sol
- Installation en tranchée ouverte
- Zones de forte activité sismique
